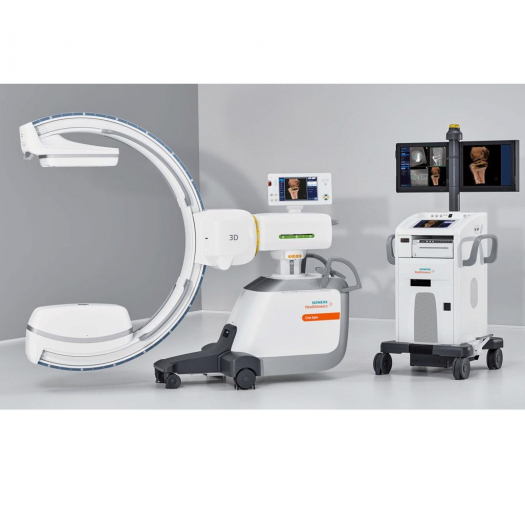

С-Дуга Siemens Cios Spin
У системі Cios Spin сучасні технології 3D-візуалізації поєднуються з високим рівнем ефективності та точності. Дізнайтеся про характеристики системи.
Характеристики системи
Технологія детектора: Плоскопанельний детектор з КМОП-технологією
Поле огляду: 30 x 30 см
Роздільна здатність зображень: 1952 x 1952 пікселів
Вихідна потужність: 25/12 кВт1
Діапазон орбітального моторизованого переміщення: 4+/- 98° зі швидкістю 10°/сек
Глибина С-дуги: 74 см
Вільний простір: 93.6 см
3D-візуалізація
Схема сканування: Ізоцентрична
Кількість проекцій для 3D-реконструкції: до 400
Розмір 3D об'єму: 16 x 16 x 16 см
Роздільна здатність 3D об'єму: 512 x 512 x 512 пікселів
Швидкість сканування: 30 секунд

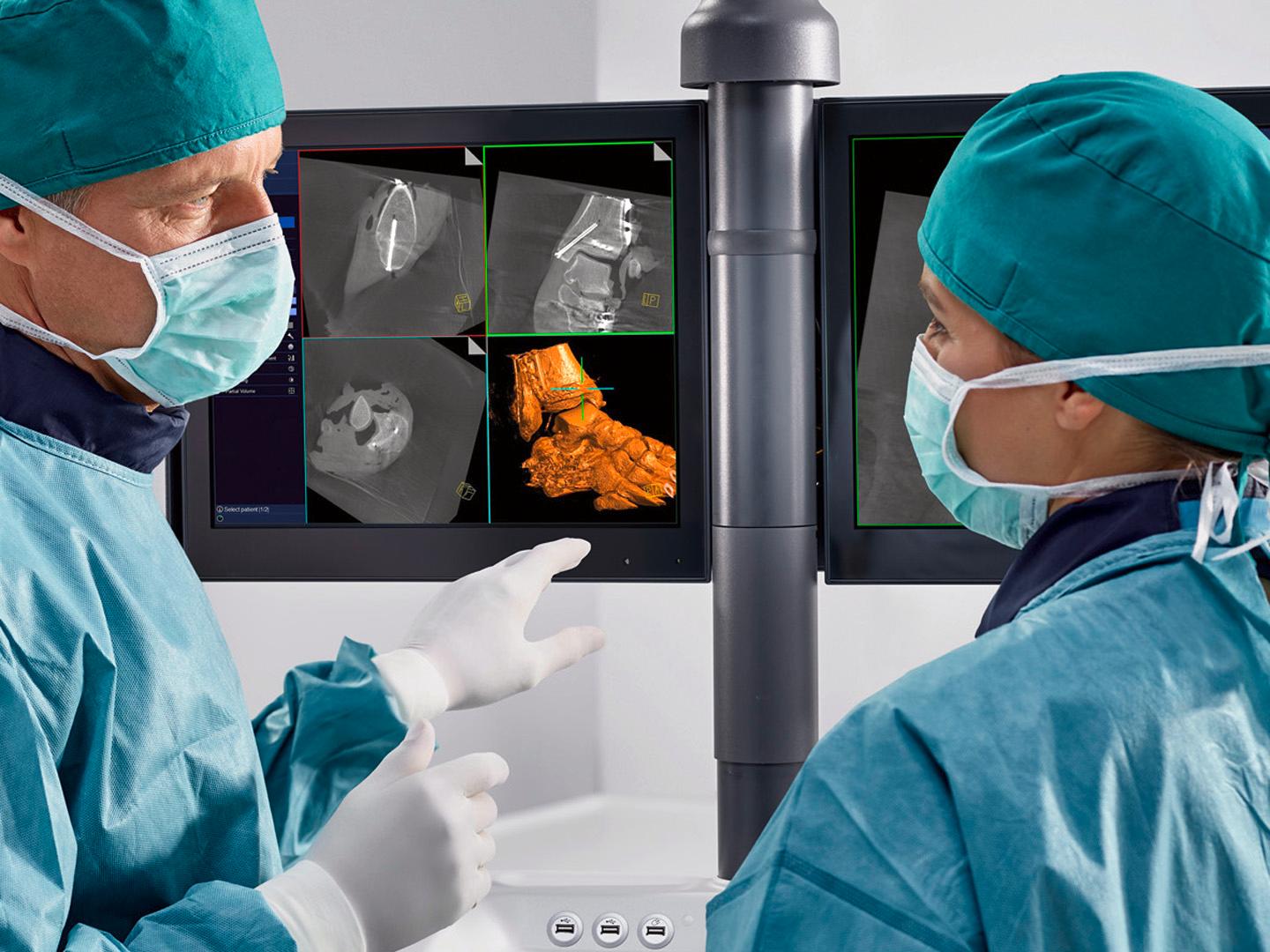

3D-перегляд: Одночасне відображення трьох проекцій (аксіальної, коронарної та сагітальної)
3D-рендерінг: Технологія об'ємної візуалізації (VRT)
Пригнічення артефактів від металу: Так
Клінічні робочі процеси
Отримання зображень: Окреме зображення
Рентгеноскопія
Рентгеноскопія високого рівня
Субтракція/Картування
Цифровий кінорежим
Навігаційний інтерфейс: NaviLink 3D
Функції DICOM: DICOM Send/Storage Commitment1 (цифрова односпрямована передача як одного зображення, так і повного пакета в мережу за стандартом DICOM 3.0. Зворотній зв'язок з архіву зображень (Storage Commitment))
DICOM Print (для надсилання та друку зображень за допомогою віртуальної плівки на DICOM лазерну камеру або принтер)
DICOM Query / Retrieve1 (запит/вилучення зображень із цифрового архіву або робочої станції)
DICOM Worklist / MPPS1 (для імпорту даних пацієнта/дослідження із зовнішньої радіологічної та/або госпітальної інформаційної системи, а також зворотного зв'язку за статусом дослідження)
Передача даних: Провідна / бездротова локальна мережа1
- Точна 3D-візуалізація дрібних структур
- Чітке відображення анатомії, імплантатів, гвинтів та пристроїв
- Висока якість зображення завдяки технології візуалізації Retina 3D з охопленням об'ємної області 16 x 16 x 16 см, функцією придушення артефактів від металу та ізоцентричним скануванням
- Рівень потужності - такий, який потрібно, і тоді, коли це потрібно
- Вихідна потужність 25 кВт та анодний струм до 250 мА
- Блок накопичення енергії (ESU) дозволяє потроїти рівень потужності
- Цифровий інтерфейс для підключення сертифікованих навігаційних систем
- Автоматична передача наборів 3D-даних у системи навігації
- Комбіноване застосування методів хірургії з контролем за зображеннями та з використанням навігаційних засобів
Підвищення ефективності інтраопераційної 3D-візуалізації
У широкій хірургічній практиці ключову роль відіграє підвищення ефективності. Якщо інтраопераційна 3D-візуалізація надто трудомістка, викликає затримки в робочому процесі або вимагає освоєння складних прийомів, цей метод стає часто непридатним для щоденних процедур.
У системі Cios Spin реалізовані принципи, що мають на увазі як автоматизацію, так і миттєве підключення. Для підвищення ефективності робочих процесів та забезпечення їх безперервності в комплект поставки Cios Spin входять такі функціональні пакети, як Easy 3D, що відрізняються простотою освоєння, використання та впровадження у широку хірургічну практику.
Швидка та проста 3D-візуалізація: Easy 3D
- 3D-сканування за 30 секунд
- Інтуїтивно зрозуміле покрокове керівництво

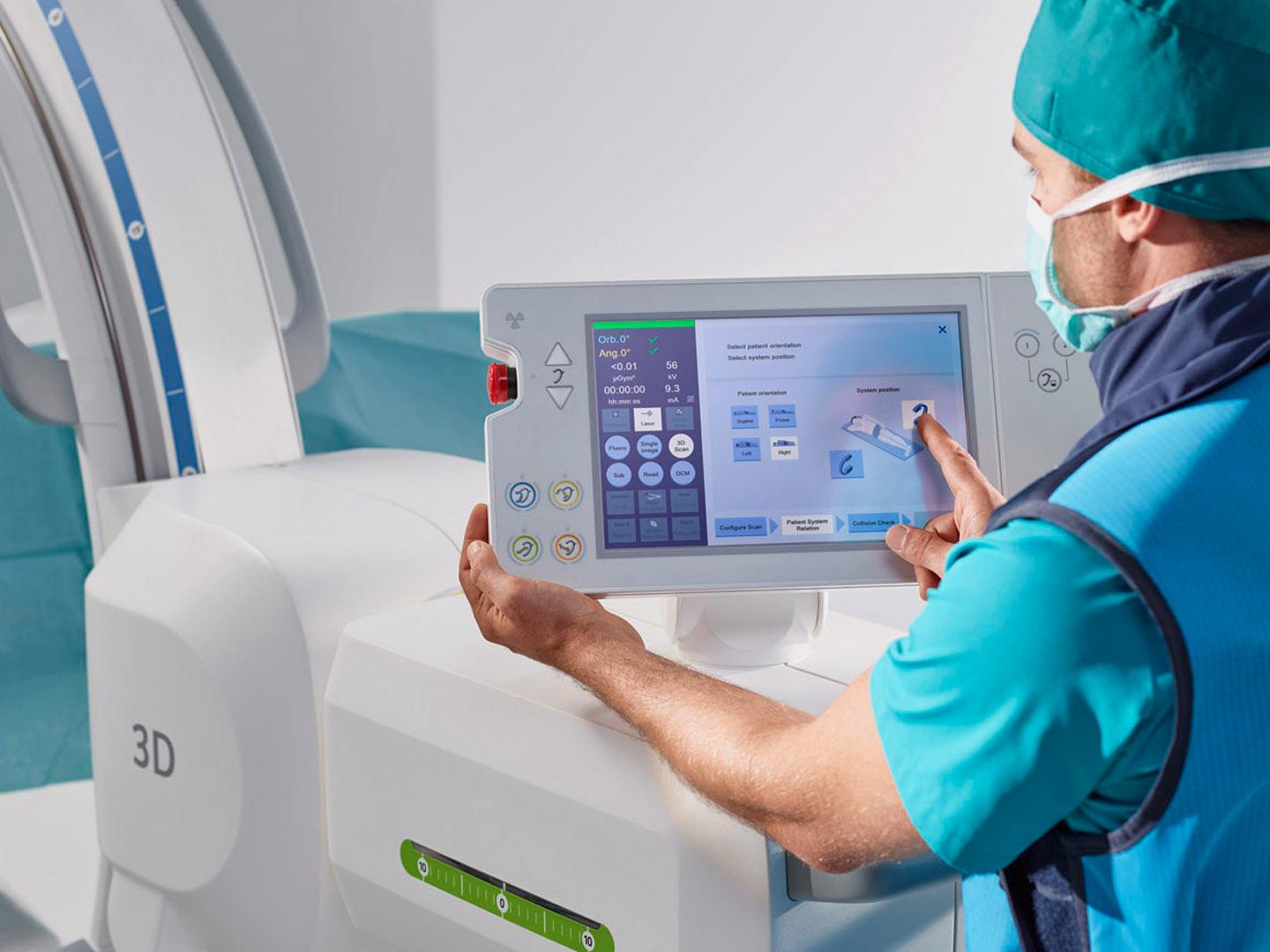

- Простота використання функцій 3D-візуалізації завдяки сенсорному інтерфейсу користувача
Спрощення інтраопераційної оцінки розміщення гвинтів: Screw Scout
- Автоматичне визначення локалізації гвинтів у режимі 3D
- Автоматична оптимізація проекції для відображення локалізованих гвинтів
- Миттєвий запуск оцінки розміщення гвинтів на основі точних даних зображення, отриманих у точно підібраній проекції
- Простота переходу від одного локалізованого гвинта до іншого
Вільний простір у складних умовах: широка С-дуга штативу
- Відстань між рентгенівською трубкою та детектором 93 см
- Достатньо вільного місця навіть у стиснених умовах
- Безпечне маневрування C-дуги навколо опасистих пацієнтів з великим анатомічним охопленням
Зробити правильно з першої спроби: Target Pointer, 3
- Допоміжний інструмент, який особливо необхідний для лікарів
- Дозволяє вибрати оптимальну траєкторію для встановлення спиць Кіршнера та інших пристроїв
- Технологія Target Pointer3 призначена для економії часу та зменшення променевого навантаження під час встановлення спиць.
Підвищення рентабельності хірургічних процедур
Якщо під час операції не виявити помилки розміщення імплантатів та шурупів, це може призвести до додаткових витрат. До них відносяться витрати на повторну операцію, тривалішу госпіталізацію, додаткову післяопераційну діагностику, а також витрати, пов'язані зі страховою відповідальністю.
Можливість інтраопераційної корекції на основі 3D-зображень, отриманих за допомогою Cios Spin, дозволяє знизити наступні витрати.
Підвищення рентабельності
- Інтраопераційна 3D-візуалізація - рентабельне вкладення коштів
- 3D-технологія дає можливість знизити кількість повторних операцій
- Апарат дає можливість скоротити витрати на післяопераційну діагностику та госпіталізацію, а також знизити ризики відповідальності
