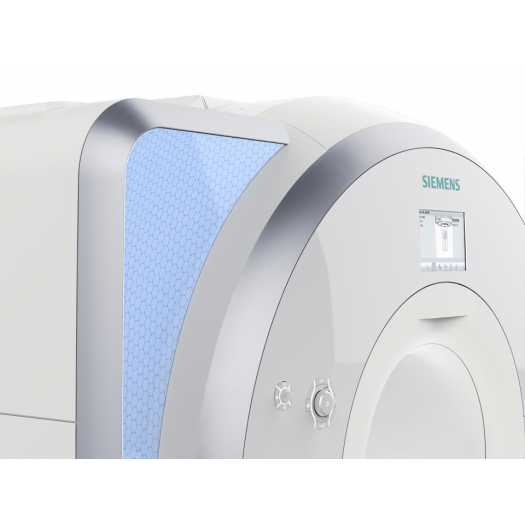

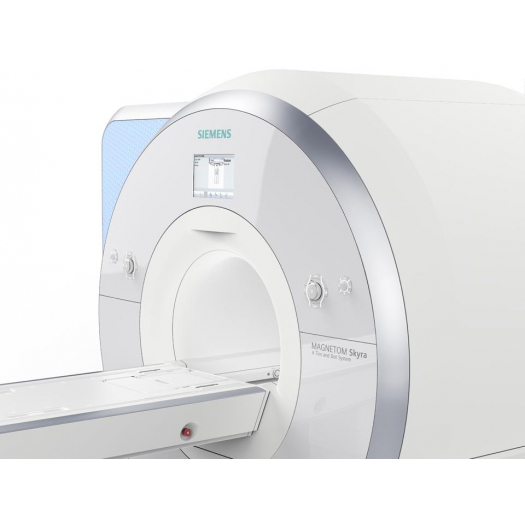

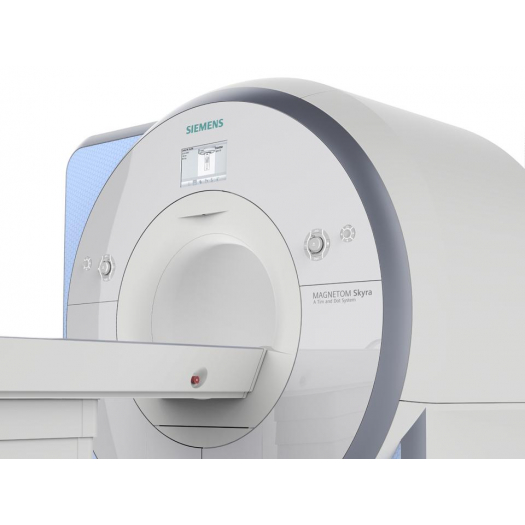

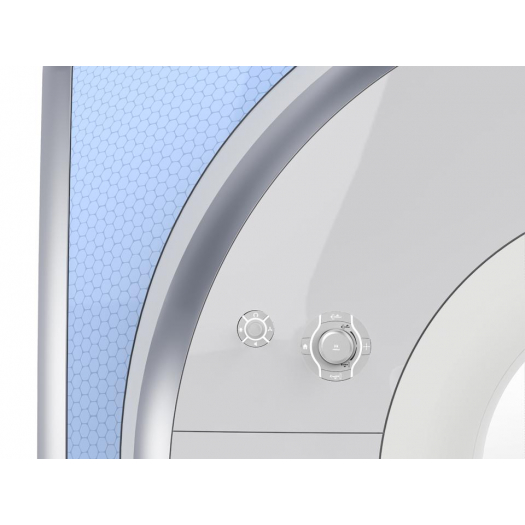

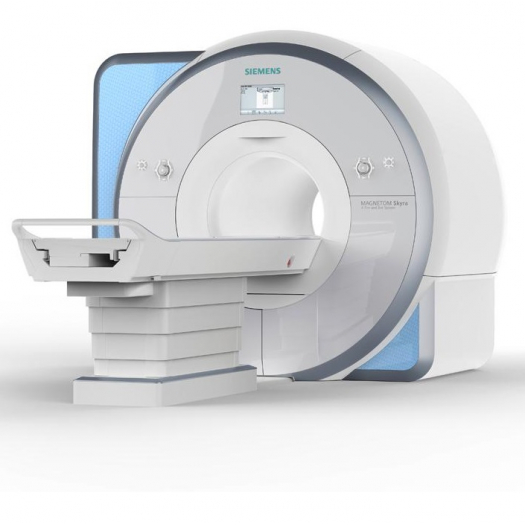

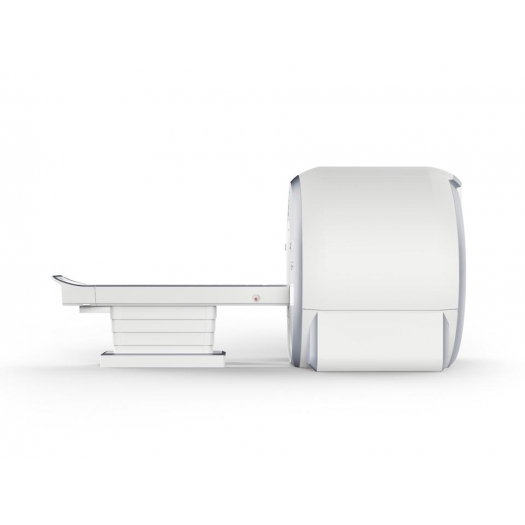

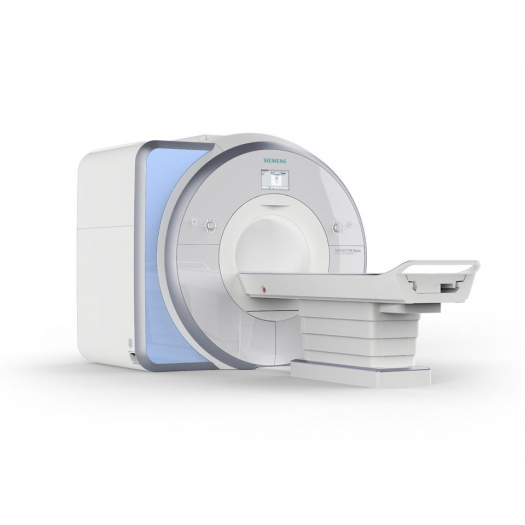

Магнітно-резонансний томограф Siemens MAGNETOM Skyra

Завдяки технологіям Tim® 4G та Dot підвищення продуктивності на системі MAGNETOM Skyra може досягати 50%. Одночасно з цим MAGNETOM Skyra максимально орієнтована на пацієнтів завдяки широкому колу доступних клінічних додатків. Дана система - ідеальний варіант томографа з напруженістю магнітного поля 3 Тл та 70-сантиметровим діаметром тунелю, що дозволяє значно розширити спектр послуг лікувального закладу.

«Наш перший досвід показав, що якість зображень винятково висока, а підхід до роботи з системою та з пацієнтом зробить МРТ-діагностику ще ефективнішою в майбутньому. Це відкриває перспективи майбутнього впровадження передових наукових розробок у клінічну практику».

Проф. Штефан Шенберг, MD

Директор інституту Клінічної Радіології та Ядерної Медицини

Медичний центр Університету Мангейма (Мангейм, Німеччина)

Виняткова якість та швидкість МР-досліджень у класі 3 Тл

Tim (Total imaging matrix – матриця тотальної візуалізації) – перевірена часом технологія інтегрованих котушок компанії Siemens Healthineers застосовується у понад 9 000 систем у світі.

Переваги Tim 4G:

• Більше гнучкість вибору необхідної зони сканування;
• Вище точність МР-візуалізації (співвідношення сигнал/шум у зображеннях зростає на 200%);
• Вище швидкість збору даних (за рахунок максимального використання технології паралельної візуалізації).
• До 204 елементів котушок, до 128 РЧ-каналів;
• Чудове співвідношення сигнал/шум та якість зображень завдяки котушкам Tim 4G з великою кількістю каналів та унікальною РЧ-архітектурою, що підтримує функцію DirectRF для справжньої чистоти сигналу;
• Відмінна якість зображень при скороченні часу сканування, що досягає 40%3.

Скорочення часу на підготовку пацієнтів

Технологія Tim прискорює підготовку пацієнтів та забезпечує високий рівень комфорту. Технології спрощеного та безкабельного підключення котушок SlideConnect® та DirectConnect® у поєднанні з від'єднувальним столом Tim Dockable Table дозволяють значно скоротити час підготовки до санування.

Котушки Tim 4G з технологіями DirectConnect та SlideConnect® підвищують рівень комфорту для пацієнтів та зручність роботи за рахунок наступних переваг:

• Швидке та легке підключення;

• Скорочення часу на підготовку пацієнта до сканування.

 Стіл, що від'єднується Tim Dockable Table - грамотний підхід до мобільності

• Швидка підготовка пацієнта навіть поза процедурною;

• Вбудована 32-канальна котушка для хребта;
• Зручність транспортування;
• Максимально комфортні умови для пацієнтів з обмеженою рухливістю;
• Навантаження на стіл до 250 кг дозволяє проводити дослідження навіть гладким пацієнтам.

Технологія TimTX TrueForm забезпечує високу якість зображення, швидкість та клінічну ефективність:

• Відмінна однорідність магнітного поля B;

• Оптимізація анатомічних особливостей;
• Зниження індексу SAR.

Технологія TimTX TrueShape забезпечує формування РЧ-імпульсу відповідно до обраного додатку:

• Паралельна передача для досліджень та клінічного застосування;

• Виділення областей, органів або навіть найцікавішої його частини;
• Найвища якість зображення та скорочення часу сканування;
• Масштабування МР-зображень рахунок селективного збудження.

Ефективне отримання стабільних результатів

Пакет DotGO4 (Day optimizing throughput) є наступним кроком у розвитку програмного забезпечення компанії Siemens Healthineers для МРТ. Цей пакет поєднує інтуїтивно зрозумілі засоби управління протоколами та якісні результати для кожного дослідження. Він забезпечує гнучкість, стабільність та ефективність.

Гнучкість. Стабільність. Ефективність.

• Інтуїтивно зрозумілі засоби управління протоколами на базі єдиного централізованого та гнучкого інтерфейсу користувача;

• Якісні, стабільні та відтворювані результати досліджень;
• Скорочення часового інтервалу між дослідженнями до 20% для ефективної роботи відділення МРТ5.

"У середньому ми змогли скоротити дослідження з 25 до 20 хвилин на одного пацієнта".

Антон Квінстен, старший лаборант МРТ

Інститут Діагностичної Радіології та Нейрорадіології

Лікарня Університету Ессена (Німеччина)

Розширення спектра послуг МРТ

Збільшення продуктивності МР-кабінету, широкий спектр клінічних діагностичних завдань, максимальний комфорт для пацієнтів. Найменший рівень шуму під час досліджень, 70-сантиметровий відкритий тунель, надкоротка система (всього 173 см) та передові програми допоможуть підвищити конкурентоспроможність установи.

Нові свідчення до МРТ на сьогоднішній день обумовлені такими факторами:

• Демографічне зрушення;

• Зростання кількості хронічних захворювань;
• Швидкий розвиток нових технологій.

Передові програми

Відкрийте собі можливості унікального всеосяжного асортименту передових додатків. Ці інноваційні програми тепер доступні і для томографа MAGNETOM Skyra.

FREEZEit6 - технологія поправки на рух, прискорює МР-дослідження та розширює їх сферу застосування і навіть у найскладніших випадках, дає можливість широкого використання МРТ для досліджень внутрішніх органів.

Технологія TWIST-VIBE6

Завжди правильне контрастування при динамічних дослідженнях печінки

Технологія TWIST-VIBE вперше об'єднала високу тимчасову та чудову просторову роздільну здатність з повним охопленням для точного виконання динамічних МР-досліджень печінки. Вона забезпечує надійну візуалізацію з самого першого імпульсу і дозволяє забути про трудомісткі та дорогі повторні дослідження, забезпечуючи правильний час контрастування при динамічній візуалізації печінки.

Технологія StarVIBE6

Дослідження тіла з контрастуванням без затримки дихання

У минулому МР-дослідження тіла з контрастуванням були неможливі для пацієнтів, яким було складно затримувати дихання. Тепер завдяки технології StarVIBE ці пацієнти зможуть вільно дихати протягом сканування. Ця програма виключає артефакти руху, дозволяючи швидше отримувати більш точні результати досліджень нових категорій пацієнтів.

TimTX Acceleration4

Дана технологія дозволяє збільшити масштаб зображення, щоб вивчити найдрібніші деталі, підвищити діагностичну цінність зображень та розширити можливості досліджень за допомогою функції ZOOMit, що діє на базі технології TimTX TrueShape. Під час роботи на платформі syngo MR E технологія TimTX Acceleration підвищує співвідношення сигнал/шум на 20%.

Функція Advanced WARP4,8

Функція Advanced WARP дозволяє проводити дослідження пацієнтам із ендопротезами суглобів. Даний клінічний пакет має значну перевагу: діагностика поширення інфекцій на ранніх стадіях, при суттєвому збільшенні якості зображень.

Додаток MyoMaps4

Додаток MyoMaps «на ходу» генерує комплексні параметри кольорів T1, T2 і T2* на базі пікселів, вперше дозволяючи отримати додатковий обсяг цінної діагностичної інформації, для виявлення навіть найдрібніших змін у складі тканин.

Максимальний комфорт для пацієнтів

Поліпшити комфорт пацієнтів, їх відчуття та готовність до дослідження допоможуть такі характеристики:

Широкий 70-сантиметровий відкритий тунель.

Надкоротка система (173 см), що дозволяє проводити більшу кількість досліджень, при яких голова пацієнта знаходиться поза тунелем.

Стіл Tim Dockable Table, що від'єднується, дозволяє швидше підготувати пацієнтів до дослідження за межами процедурної (наприклад, при роботі з пацієнтами з обмеженою рухливістю).

Полегшена конструкція котушок та підсвічування MoodLight® для створення заспокійливої атмосфери.

Скорочення звукового тиску до 97% протягом усіх стандартних досліджень без зниження якості зображень. Пакет Quiet Suite6 допоможе залучити більше пацієнтів, дозволивши стандартні дослідження для неврології та ортопедії зробити менш «шумними».

• Повний спектр досліджень з мінімальним рівнем шуму для неврології та ортопедії;

• Зниження рівня шуму без шкоди якості зображень;
• Скорочення звукового тиску до 97%.

Максимальний захист природних ресурсів

Life Design це підхід компанії Siemens Healthineers до розробки МР-томографів. При розробці МР-томографів ми з самого початку орієнтуємося на те, щоб їхня конструкція спрощувала життя і медичним працівникам, і пацієнтам. Підхід Life Design допомагає заощаджувати гроші вже з моменту встановлення системи.

• Технологія DirectRF передбачає розміщення всіх передавальних та приймальних компонентів усередині гентрі, завдяки чому система займає мінімум місця у приміщенні;

• Технологія нульового випаровування гелію та оптимізована система охолодження (Eco Chiller);
• Пакет екологічно чистого охолодження, що скорочує витрати енергії на охолодження (опціонально);
• Оптимізація продуктивності праці та організації робочих процесів за рахунок спеціальних пропозицій щодо обслуговування;
• Програма EVOLVE – комплексний пакет оновлень апаратних та програмних компонентів, який допоможе не відстати від стрімкого розвитку технологій.

Клінічне застосування

У стандартну комплектацію системи MAGNETOM Skyra входить комплексний набір програм для всіх анатомічних областей. Крім того, передові інновації відкривають гнучкі можливості щодо розширення спектру послуг МРТ відповідно до зростаючих вимог клінічної практики. У поєднанні з технологіями Tim® 4G та DotGO4 цей комплексний набір додатків дозволить використовувати у широкій клінічній практиці навіть найскладніші дослідження. Для будь-якого пацієнта. Кожен день.

Неврологія
Система MAGNETOM Skyra забезпечує швидкі протоколи та знижений рівень шуму навіть при роботі з неконтактними пацієнтами. Система дозволяє проводити дослідження найширшого кола пацієнтів із чудовим співвідношенням сигнал/шум для клінічної практики та наукових досліджень, наприклад, з використанням 64-канальної котушки для голови та шиї9. Неврологічний пакет Neuro Suite для системи MAGNETOM Skyra включає передові протоколи для дифузійної візуалізації, досліджень перфузії та функціональної МРТ. У свою чергу, додатки Brain Dot Engine для МРТ головного мозку збільшують узгодженість результатів досліджень, у тому числі у випадках зміни умов сканування в ході дослідження.

Ортопедія
Ортопедичний пакет Ortho Suite для MAGNETOM Skyra — це комплексний набір протоколів для досліджень суглобів, у тому числі для сканування хребта. Нові котушки надвисокої щільності Tim 4G для досліджень скелетно-м'язової системи покращують співвідношення сигнал/шум та анатомічний охоплення. Настроювані протоколи Dot для оптимізації робочих процесів включають функції точного потрапляння в зріз при повторному скануванні (AutoAlign) і автоматичне коригування поля огляду (AutoCoverage) для колінних, тазостегнових і плечових суглобів, а також засоби планування мультипланарної реконструкції (MPR) для швидкого тривимірного аналізу та безпосередньої тривимірної мультипланарної реконструкції за допомогою функції Inline 3D. Пакет WARP8 включає комплексний набір методів, у тому числі метод Advanced WARP4,8 для придушення артефактів магнітної сприйнятливості (наприклад, навколо металевих імплантатів, що ускладнюють проведення МРТ).

Дослідження тіла
Система пропонує надшвидкі протоколи для двовимірних та тривимірних досліджень з високою роздільною здатністю, призначені для досліджень органів черевної порожнини та тазу, МР-колонографії, МР-холангіопанкреатографії, динамічних досліджень нирок та МР-урографії. Новаторська технологія FREEZEit6 дозволяє придушити артефакти руху при МРТ тіла, суттєво збільшивши можливості застосування у цій обширній діагностиці. Dot клінічний додаток для абдомінальної області (Abdomen Dot Engine) включає стандартизовані, ефективні і всеосяжні протоколи для досліджень верхньої частини черевної порожнини зі стабільно високою якістю одержуваних зображень. Функція LiverLab4 дозволяє проводити кількісний аналіз зображень печінки неінвазивним способом у режимі реального часу.

Кардіологія
Кардіологічний пакет Cardiac Suite включає повний спектр додатків для стандартних двовимірних досліджень серця, від оцінки морфології та функції шлуночків до визначення характеристик тканин. Нова функція MyoMaps4 дозволяє отримати додатковий обсяг цінної діагностичної інформації, що показує навіть найменші зміни у складі тканин. Вбудовані наочні он-лайн покрокові інструкції Dot допоможуть додати дослідження серця до щоденної клінічної практики. Додаток для кардіології Cardiac Dot Engine сприяє усуненню однієї з найбільших складнощів при МРТ серця, дозволяючи повністю локалізувати серце всього кількома клацаннями миші за допомогою AutoAlign Heart.

Ангіографія
Ангіографічний пакет Angio Suite для системи MAGNETOM Skyra дозволяє проводити високоякісні МР-ангіографічні дослідження для візуалізації артерій та вен з контрастною речовиною або без неї. При скануванні з контрастною речовиною Dot клінічний додаток для ангіографії допомагає досягти оптимальної синхронізації з болюсом при кожному дослідженні. Подання голосових команд та графічних підказок у реальному часі сприяє ідеальному вибору часу для затримки дихання, сканування та введення контрастної речовини.

Жіноче здоров'я
Інтерфейс котушок Tim дозволяє використовувати різні котушки для молочних залоз, що відкриває масу варіантів дослідження для широкого кола завдань. Система MAGNETOM Skyra пропонує широкий вибір котушок для молочних залоз та дозволяє отримувати зображення чудової якості при різних процедурах, від клінічної візуалізації до проведення біопсії. Крім того, 70-сантиметровий відкритий тунель системи MAGNETOM Skyra дозволяє з комфортом розміститися пацієнткам різної статури. Dot клінічний додаток для мамографії включає різні протоколи, що забезпечують оптимальну якість зображень і узгодженість досліджень.

Здоров'я чоловіків
За допомогою котушок високої щільності для хребта та тіла окремо або у поєднанні з ендоректальною котушкою система MAGNETOM Skyra дає можливість проводити мультипараметричну візуалізацію передміхурової залози для оцінки морфології, фізіології та функції. Разом із спеціалізованими рішеннями для інтерпретації та документування це забезпечує підтримку всіх етапів МРТ-досліджень передміхурової залози.

Педіатрія
Показники часу релаксації тканин у дорослих та дітей7 сильно різняться. Причини цих відмінностей - розвиток тканин, розміри тіла, більш висока ЧСС та менша здатність до правильної затримки дихання. Протоколи можна адаптувати до вивчення новонароджених.

Онкологія
Онкологічний пакет Onco Suite для системи MAGNETOM Skyra включає набір послідовностей, протоколів і інструментів аналізу, що допомагають у детальній оцінці різних онкологічних захворювань. Пакет TimCT Onco Dot Engine дозволяє провести сканування всього тіла для стадування метастазів за один безперервний прохід. У поєднанні із вбудованими Dot наочними покроковими он-лайн інструкціями та підказками ця інноваційна технологія прискорює роботу з пацієнтами та забезпечує чудову якість зображень.

Технологія оптимізації робочих процесів Dot

Технологія Dot – наступний крок у розвитку МРТ. Як комплексне рішення для організації праці технологія Dot пропонує середовище для персоналізації досліджень, покрокове керівництво до дій оператора і автоматизацію сканування.

• В даний час для томографів MAGNETOM Avanto пропонуються такі програми Dot Engine:
• Додатки Dot для МРТ головного мозку (Brain Dot Engine);
• Додатки Dot для кардіології (Cardiac Dot Engine);
• Додатки Dot для МРТ органів черевної порожнини (Abdomen Dot Engine);
• Додатки Dot для МРТ колінного суглоба (Knee Dot Engine);
• Додатки Dot для ангіографії (Angio Dot Engine);
• Додатки Dot для ангіографії методом TimCT (TimCT Angio Dot Engine);
• Додатки Dot для онкології за методом TimCT (TimCT Onco Engine);
• Додаткова інформація про технологію Dot та всі пакети Dot Engine.


Платформа syngo.via

syngo.via — комплексне ІТ-рішення для візуалізації, що допомагає простіше та швидше обробляти, інтерпретувати та передавати зображення. Підтримує як стандартні, так і розширені засоби інтерпретації та аналізу у МРТ.

Ця система експертного постпроцессингу може бути легко інтегрована з томографом MAGNETOM Avanto. На вибір пропонуються пакети додатків для стандартних досліджень, діагностики в онкології, неврології та серцево-судинній системі:

• Додатки для загальної МРТ (syngo.MR General Engine);

• Додатки для МРТ в онкології (syngo.MR Onco Engine);
• Додатки для МР-спектроскопії (syngo.MR Spectro Engine);
• Додатки для МРТ у кардіології (syngo.MR Cardio Engine);
• Додатки для МРТ-досліджень перфузії головного мозку (syngo.MR Neuro Perfusion Engine).

Технічні дані

MAGNETOM Skyra, МР-томограф експертного класу з полем 3 Тл і 70-сантиметровим тунелем, пропонує цілу низку технічних можливостей, що допомагають досягти відмінної якості зображень і вийти на новий рівень економічності при дослідженнях на системі 3 Тл. Для будь-якого пацієнта. Кожен день.

Основні технічні характеристики:

Напруженість магнітного поля: 3 Тл

Діаметр тунелю: 70 см, відкрита конструкція

Довжина системи: 173 см

РЧ-система: Tim [204 x 48], [204 x 64], [204 x 128]

Градієнтна система: XQ (45 мТл/м @ 200 Тл/м/с)

Витрата гелію: Технологія нульового випаровування гелію

Приміщення та встановлення:

Маса системи (у робочому стані): 7,3 тонн

Мінімальні розміри приміщення: 31 м2

*Мінімальні вимоги до загальної площі для магніту, електроніки та пультової.

Life Design - це підхід компанії Siemens Healthineers до розробки МР-томографів, що дозволяє заощаджувати кошти вже з моменту встановлення системи. Сучасна компактна конструкція томографа MAGNETOM Skyra прискорює та спрощує встановлення, при цьому займаючи мінімум місця у приміщенні.

РЧ-підсистема

Новаторська підсистема Direct RF з повністю цифровою технологією прийому та передачі сигналу забезпечує більш високу чистоту сигналу та покращену стабільність. Всі передавальні та приймальні компоненти розташовуються в корпусі магніту.

• Оптичні канали зв'язку між магнітом та пультовою для досягнення високої стабільності роботи РЧ-підсистеми;

• Компоненти передачі та прийому сигналу вбудовані в кожух магніту;
• Архітектура передачі сигналу з подвійною густиною (Dual-Density Signal Transfer) дозволяє створювати котушки надвисокої густини за рахунок інтеграції ключових РЧ-компонентів у локальну котушку.

Технології Siemens Healthineers:

Tim 4G: четверте покоління перевіреної технології Tim (Total imaging matrix — матриця тотальної візуалізації), що дозволяє використовувати до 204 елементів котушок і до 64 каналів для забезпечення максимальної точності при дослідженнях.

DotGO: технологія DotGO є наступним кроком у розвитку програмного забезпечення компанії Siemens Healthineers для МРТ. Цей пакет поєднує у собі зрозумілі засоби управління протоколами (Dot Cockpit4) та якісні результати для кожного дослідження (додатки Dot). Він пропонує справжню гнучкість, узгодженість та ефективність.

Технологія TrueForm вперше дозволяє ставити діагностичне поле циліндричної форми з ідеальною однорідністю у всьому обсязі для побудови діагностичних зображень з максимальною достовірністю.

Технологія TimTX TrueForm включає інноваційні апаратні компоненти для РЧ-збудження, а також нові засоби для застосування та обробки, що забезпечують однорідне РЧ-поле у ​​всіх областях тіла.

TimTX TrueShape - це створена компанією Siemens Healthineers архітектура для реалізації технології паралельної передачі сигналу (pTX), що пропонується як опція для системи MAGNETOM Skyra. Технологія TimTX TrueShape забезпечує підтримку функції Zoomit, першої у світі функції масштабування для МР-томографії.
