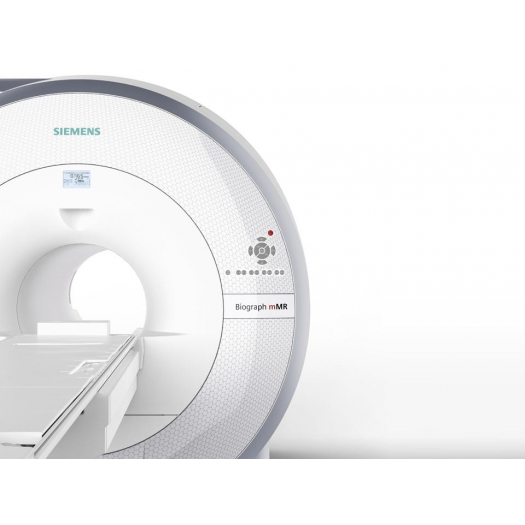

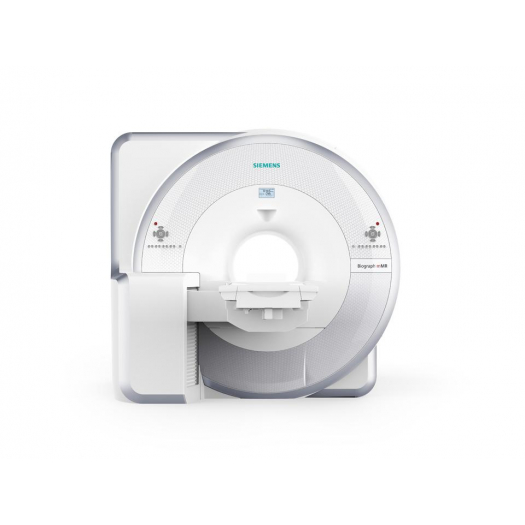

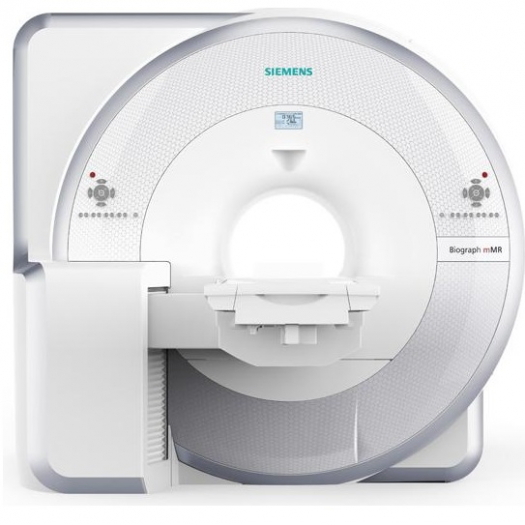

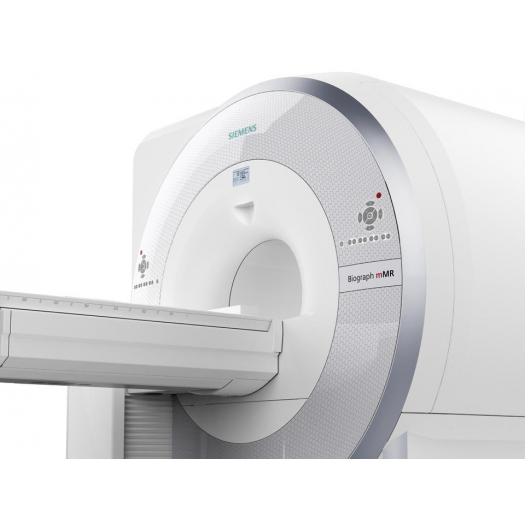

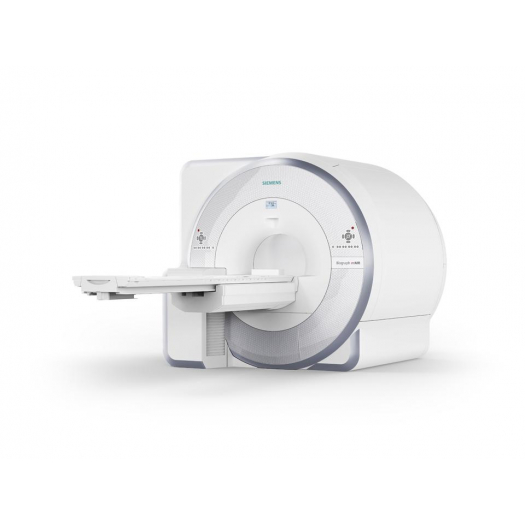

Магнітно-резонансний томограф Siemens Biograph mMR

Biograph mMR задає нові стандарти у медичній візуалізації. Ця єдина у світі система, здатна одночасно отримувати дані МРТ та ПЕТ для всього тіла, стала величезним кроком у розвитку можливостей діагностики. Вона відкриває нові перспективи для медичної візуалізації та вивчення захворювань. Biograph mMR забезпечує підтримку на всіх етапах дослідження, від виявлення захворювань та планування лікування до контролю результатів проведеної терапії.

Висока точність завдяки по-справжньому одночасному скануванню

Система Biograph mMR забезпечує чудове просторове поєднання МРТ та ПЕТ даних з мінімальною ймовірністю впливу будь-яких видів руху на якість ПЕТ зображень завдяки МР технологіям з коригування зсувів, викликаних диханням або випадковими рухами пацієнта.

• Просторове поєднання;

• Точне суміщення даних МРТ та ПЕТ завдяки одночасному скануванню;
• Одна система відліку;
• Мінімум артефактів руху;
• Точна реєстрація у просторі.

Мінімізація артефактів руху

• Система Biograph mMR допомагає усунути артефакти руху;
• Отримання чудових МРТ- та ПЕТ-зображень за допомогою засобів синхронізації, що «заморожують» рух;
• Можливість візуалізації рухомих органів, наприклад, печінки.

Поєднання за часом

• Допомагає краще зрозуміти фізіологічні процеси;
• Реєстрація метаболічних та функціональних процесів з точним збігом за часом;
• Прецизійна оцінка хвороб.

Всебічна інтеграція: одне дослідження, одна кімната сканування, рішення для діагностики

Встановлення однієї системи замість двох - важлива перевага з економічної точки зору; Додатковою перевагою для пацієнтів та співробітників відділення є скорочення часу та підвищення інформативності діагностичних даних за рахунок поєднання МР та ПЕТ досліджень.

• Скорочення часу сканування, що досягає 50%;

• Два дослідження замість одного - скорочення часу на постановку діагнозу;
• Швидша передача результатів лікарям.

Скорочення часу дослідження та зниження променевого навантаження

• Одноразове позиціонування для МРТ- та ПЕТ-дослідження;
• Відсутність необхідності в зміні або репозиціонуванні котушок завдяки Tim технології матриці тотальної візуалізації;

• Найменше променеве навантаження порівняно з іншими системами візуалізації.

Значне скорочення витрат

• Одна процедурна для МРТ та ПЕТ;
• Одна система охолодження;
• Один оператор;
• Можливість прийняти більше пацієнтів протягом дня.

Шлях до нових варіантів медичного застосування та передових наукових досліджень

Одночасне МРТ- і ПЕТ-сканування всього тіла забезпечує високий потенціал, що виходить далеко за межі можливостей кожного з цих типів візуалізації окремо. Biograph mMR відкриває шлях до нових методів медичної візуалізації вже сьогодні.

• Підтримка у всіх напрямках розвитку МРТ та ПЕТ методів;

• Нові можливості з погляду фінансування, грантів, пожертв та публікацій;
• Важливий аспект підвищення конкурентоспроможності установи.

Клінічне застосування

Biograph mMR дозволяє виконати найскладніші та найвідповідальніші дослідження на експертному рівні. Технології, на яких базується ця система, допоможуть упоратися із найважчими завданнями нинішньої охорони здоров'я.

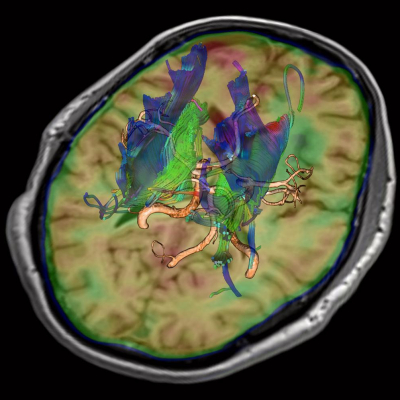

Неврологія
Можливості МРТ та ПЕТ широко використовуються для дослідження неврологічних захворювань. Поєднання цих двох типів візуалізації дозволяє отримати більш повну діагностичну картину та якісніше оцінити неврологічні патології.
Нейродегенеративні захворювання

• отримання інформації, що сприяє ранній діагностиці захворювань певних типів;
• За рахунок розробки нових радіофармпрепаратів, система Biograph mMR може розширити можливості візуалізації в цілому;

Психологічні розлади

• Застосовується широкого кола досліджень;
• МР/ПЕТ відіграє важливу роль у виробленні нових підходів до лікування шизофренії, депресії чи алкоголізму.

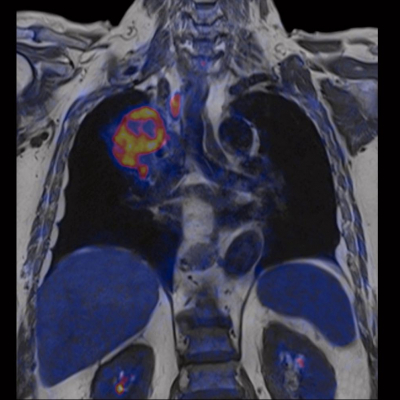

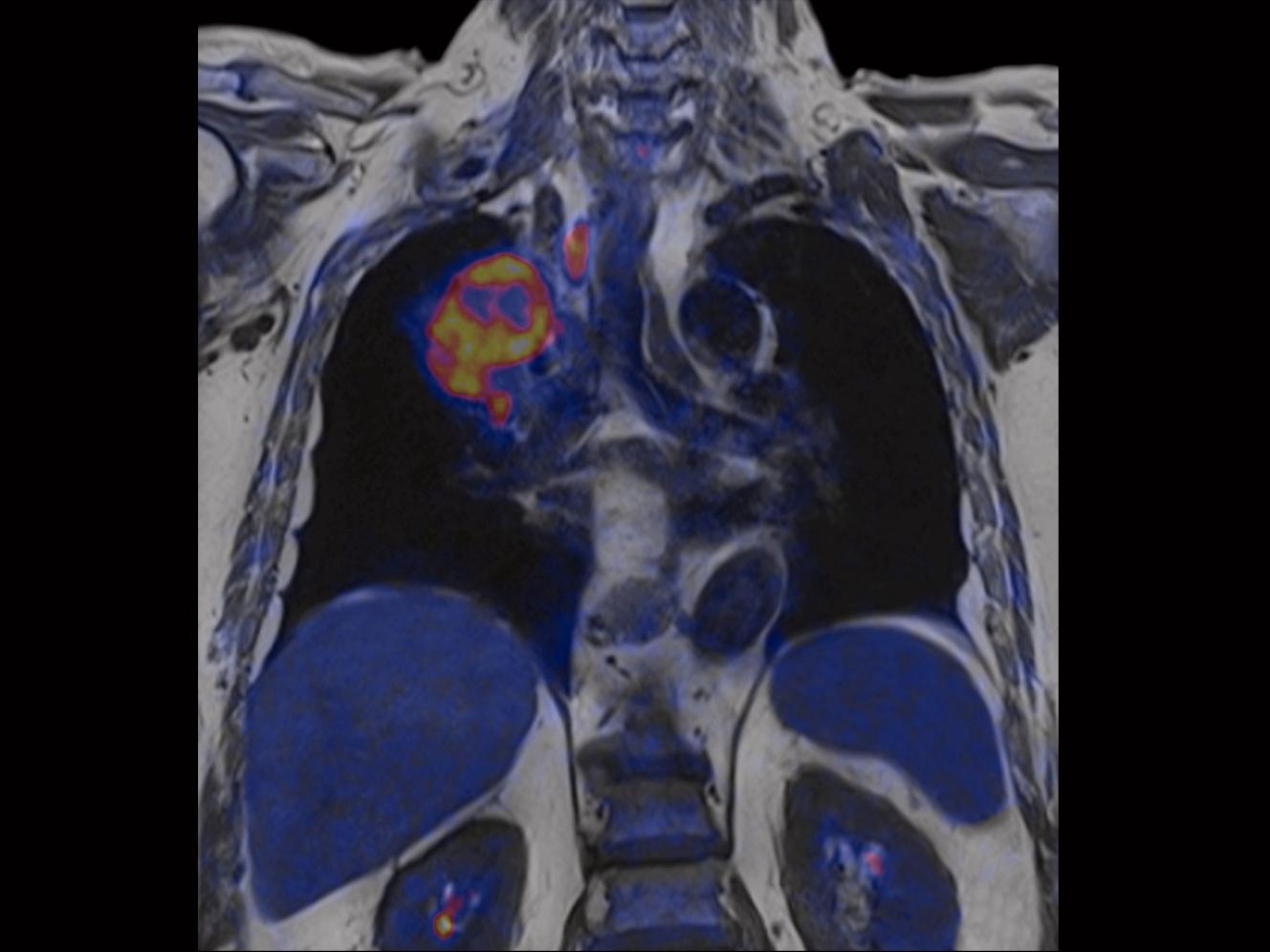

Онкологія
Biograph mMR відкриває широкі можливості у діагностиці онкологічних захворювань та дозволяє повною мірою задіяти особливості одночасного МРТ та ПЕТ сканування. Система Biograph mMR не лише видає важливу інформацію при ранньому виявленні та стадуванні онкологічних захворювань. Отримані дані можуть стати вирішальним фактором при розробці плану лікування, виборі тактики терапії, моніторингу та спостереженні за пацієнтом.
Онкологічні захворювання органів черевної порожнини та тазу

• Точне поєднання МРТ та ПЕТ даних;
• Якісна діагностика найдрібніших новоутворень;

Онкологічні захворювання у дітей

• Відсутність іонізуючого випромінювання від МРТ сприяє скороченню променевого навантаження загалом;
• Biograph mMR дозволяє проводити багаторазове сканування під час контролю результатів терапії або при подальших дослідженнях.

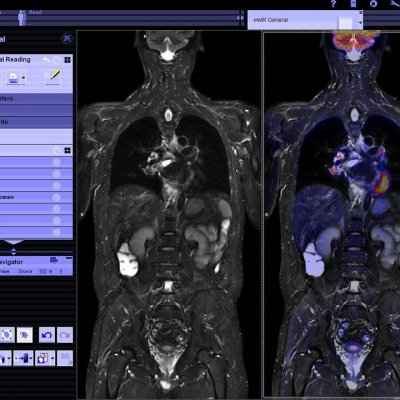

syngo.via та Biograph mMR - повна інтеграція
Система Biograph mMR видає дані МРТ та ПЕТ у вигляді одного набору даних. У комплектацію на систему Biograph mMR включений пакет syngo.mMR General – передовий програмний пакет для візуалізації, створений на основі платформи syngo.via.

Переваги на всіх етапах інтерпретації та документування даних:

• Автоматичне завантаження МР/ПЕТ даних;
• візуалізація з точним поєднанням;
• Аналіз у різні моменти часу;
• Один об'єднаний звіт із підсумковими результатами;
• Кількісна оцінка стандартизованого рівня накопичення SUV;
• Напівавтоматичне сегментування обсягів на основі значення SUV;
• Додаткова інформація про платформу syngo.via та всі пакети syngo.via.

Технічні дані

Як один зі світових лідерів у МРТ і ПЕТ діагностиці, компанія Siemens Healthineers володіє необхідними технічними знаннями для повної інтеграції цих двох методів. даних ПЕТ-системи.

Основні технічні характеристики

Напруженість магнітного поля: 3 Тл

Розмір тунелю: 60 см

Довжина системи: 199 см

РЧ-система: Tim [102x18], [102x32]

Потужність градієнтів MQ-engine: (45 мТл/м @ 200 Тл/м/с)

Витрата гелію: Технологія нульового випаровування гелію

Характеристики підсистеми: ПЕТ

Сучасні інтегровані: ПЕТ-детектори та канали охолодження детекторів гарантують оптимальну роботу підсистеми ПЕТ Biograph mMR.

ПЕТ-детектори

Матеріал кристалу: На основі кристала LSO

Розміри кристалів: 4 x 4 x 20 мм

NEMA 2007 - просторова роздільна здатність у поперечному напрямку

Трансаксіальна просторова роздільна здатність для 1 см :4,4 мм

Чутливість: 13.2 імп./с/кБк

Макс. показник NEC (при 21,8 кБк/см3): 175 тис. імп./с

Аксіальне поле огляду для ПЕТ: 258 мм

Технології Siemens Healthineers

МРТ-сумісні ПЕТ-детектори: унікальна архітектура блокових детекторів для молекулярної МРТ включає інтегровані засоби охолодження для оптимальної роботи ПЕТ, а також спеціалізоване екранування, майже повністю усуває перешкоди від магнітних полів в ланцюгу обробки даних ПЕТ.

Tim: оптимізована конструкція системи Biograph mMR, а також застосування матеріалів з низьким коефіцієнтом ослаблення в котушках і столі для МР/ПЕТ діагностики зводять до мінімуму ослаблення ПЕТ-сигналу, що дозволяє підвищити стабільність результатів ПЕТ.
