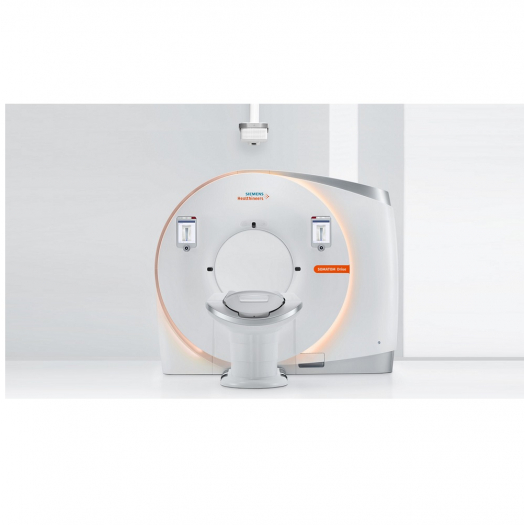

Комп’ютерний томограф Siemens SOMATOM Drive

Забезпечує точність у роботі з пацієнтами

SOMATOM Drive дає надійні діагностичні результати у всіх клінічних сферах. Легка та швидка підготовка пацієнта дозволяє знизити кількість кроків робочого процесу навіть для екстрених пацієнтів. Швидка підготовка до дослідження може сприяти збільшенню пацієнтопотоку. Технологія Dual Source (дві трубки), крок регулювання напруги 10 кВ та висока потужність за низького кВ підвищує точність розрахунку променевого навантаження індивідуально для кожного пацієнта.

Забезпечує точність у робочому процесі

Забезпечує оптимізовану продуктивність, надаючи можливості для спрощення рутинних досліджень та прискорення робочого процесу. SOMATOM Drive дозволяє стандартизувати якість лікування. Автоматизований функціонал знижує операторозалежність та дозволяє проводити менше тренінгів для персоналу. Концепт планшетного управління прискорює позиціонування для отримання найвищої якості зображення з великою швидкістю.

Забезпечує точність у бізнес потребах

SOMATOM Drive дозволяє здійснювати результативний менеджмент системи. SOMATOM Drive оснащений універсальною технологією Dual Source (дві трубки). Пакет DistinCT Reading оптимізує керування системою. Він поєднує в собі висококласні програми для спрощення та прискорення процесу постановки діагнозів. SOMATOM Drive дає зображення високої роздільної здатності за низького кВ і знижує артефакти від металу при 3D або HD візуалізації.

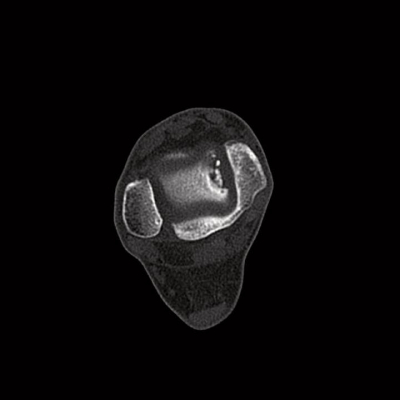

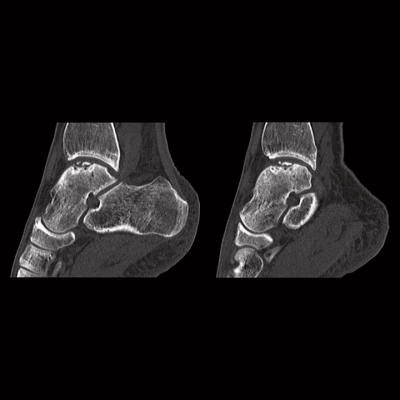

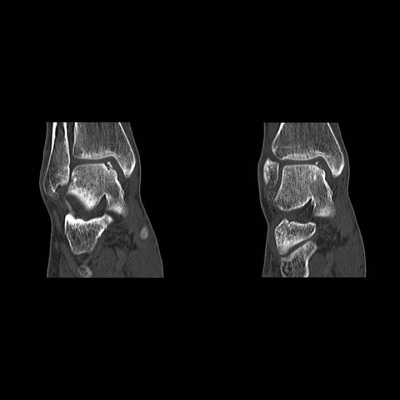

Дослідження гомілковостопних суглобів

Зображення гомілковостопних суглобів з мінімальним променевим навантаженням отримані з використанням 100 kV протоколу та олов'яного фільтра Tin Filter. Ефективна доза можна порівняти з дозою, що отримується при рутинній рентгенографії.

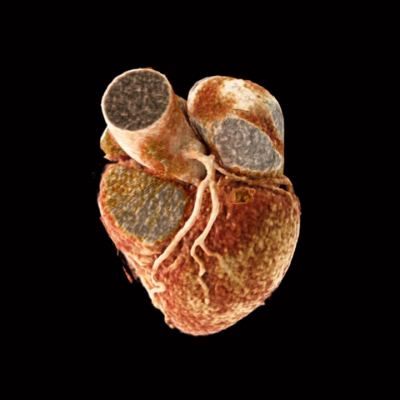

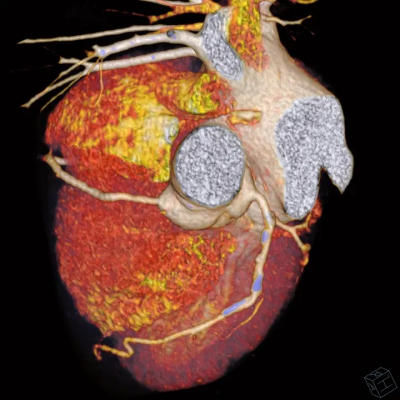

Кардіо-зображення

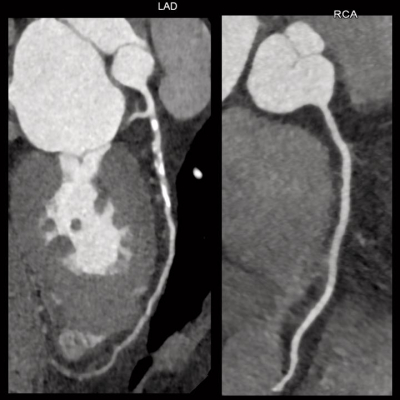

З трубкою Straton® MX Sigma пацієнта з великою вагою та нестабільною ЧСС може бути досліджено на протоколі з напругою всього 90 кВ. Протокол "adaptive cardiac sequence" з автоматичним визначенням оптимальних систолічної та діастолічної фаз дозволяє розрахувати фракцію викиду за низькодозовими зображеннями.

Колімація: 128 x 0.6 мм
Налаштування трубки: 90 кВ, 177 мАс
Тривалість сканування: 6.48 с
DLP: 135.53 мГр см
Діапазон сканування: 137.2 мм
CTDIvol: 9.80 мГр
Час обороту трубки: 0.28 с
Eff. dose: 1.89 мЗв

Кардіо-зображення

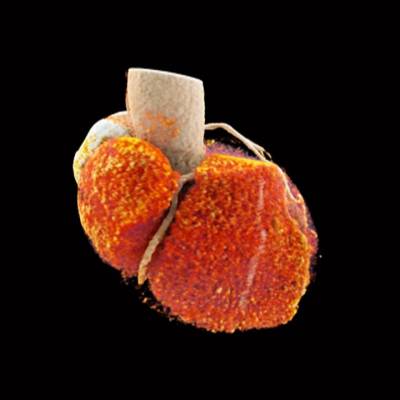

У цього пацієнта з надмірною вагою повне кардіодослідження з розрахунком функції лівого шлуночка отримано з променевим навантаженням до 5 мЗв. Олов'яний фільтр Tin Filter та крок регулювання напруги 10 кВ дозволяють досліджувати серце з низьким рівнем дози.

Колімація: 128 x 0.6 мм
Налаштування трубки: 90 кВ, 255 мАс
Тривалість сканування: 3.10 с
DLP: 298.8 мГр см
Діапазон сканування: 137.5 мм
CTDIvol: 18.70 мГр
Час обороту трубки: 0.28 с
Eff. dose: 4.2 мЗв

Кардіо-зображення

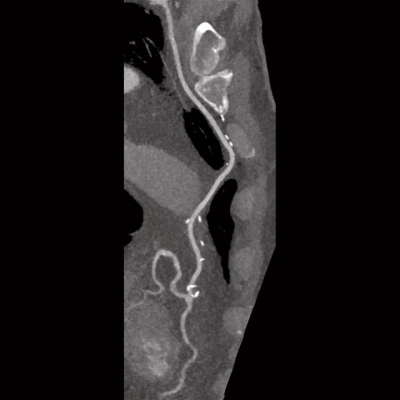

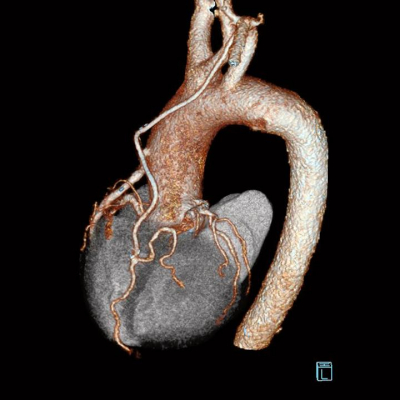

Для цього пацієнта був потрібний довгий діапазон сканування для простеження прохідності шунта-лівої внутрішньої мамарної артерії та оцінки повної функції міокарда лівого шлуночка. Детектор StellarInfinity з інтегрованою ітеративною реконструкцією додатково покращує якість зображень за низьких доз.

Колімація: 128 x 0.6 мм
Налаштування трубки: 90 кВ, 255 мАс
Тривалість сканування: 10 с
DLP: 474.2 мГр см
Діапазон сканування: 301 мм
CTDIvol: 14.67 мГр
Час обороту трубки: 0.28 с
Eff. dose: 6.64 мЗв

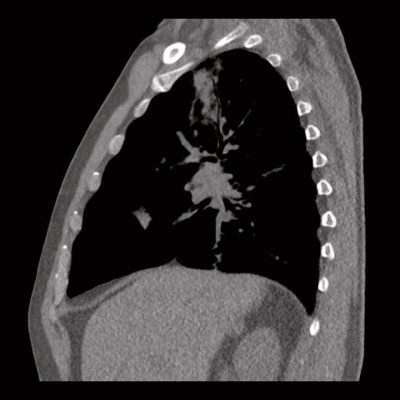

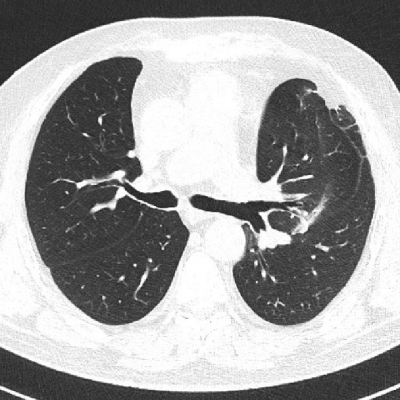

Торако-абомінальні зображення

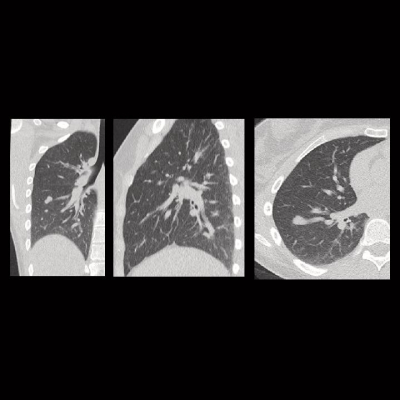

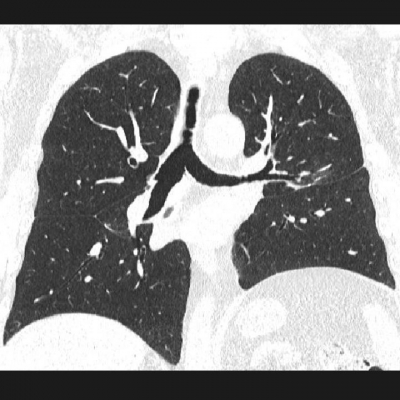

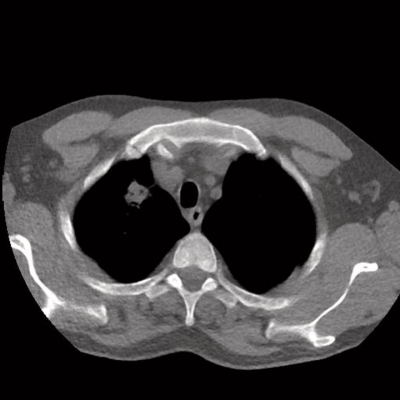

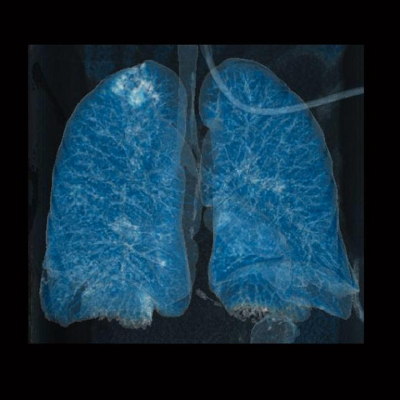

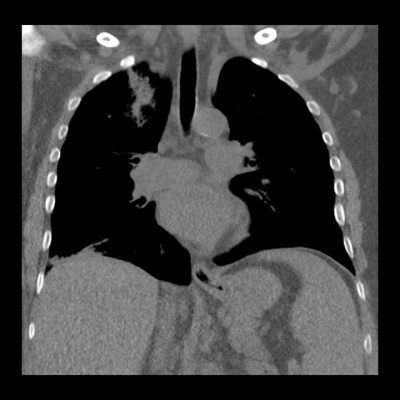

Для пацієнтів з задишкою Tin Filter дозволяє виконати дослідження з високою швидкістю, низькою дозою та високою якістю навіть на рівні плечового поясу. Швидке сканування при напрузі Sn140 кВ (з фільтром) із рентгенівською трубкою Straton® MX Sigma та CAREScreen потенційно усуває необхідність у дослідженнях із затримкою дихання.

Колімація: 128 x 0.6 мм
Налаштування трубки: Sn140 кВ, 26 мАс
Тривалість сканування: 0.76 с
DLP: 29.1 мГр см
Діапазон сканування: 306 мм
CTDIvol: 0.79 мГр
Час обороту трубки: 0.28 с
Eff. dose: 0.4 мЗв

Торако-абомінальні зображення

SOMATOM Drive забезпечує отримання зображень із високою якістю. Зображення у більших пацієнтів при променевому навантаженні, меншому за передбачувані вихідні дози. CARE kV автоматично вибирає правильні показники кВ кожного конкретного пацієнта, забезпечуючи високу якість зображення без істотного збільшення рівня променевого навантаження.

Колімація: 128 x 0.6 мм
Налаштування трубки: 120 кВ, 50 мАс
Тривалість сканування: 2.89 с
DLP: 154 мГр см
Діапазон сканування: 266 мм
CTDIvol: 4.91 мГр
Час обороту трубки: 0.5 с
Eff. dose: 2.16 мЗв

Торако-абомінальні зображення

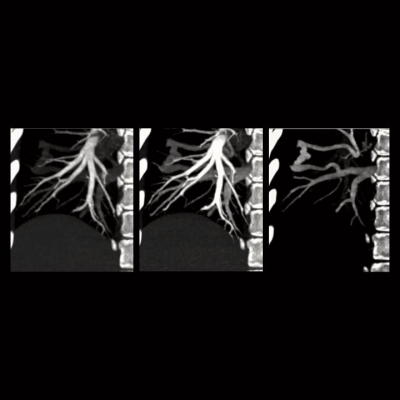

Завдяки новій рентгенівській трубці Straton® MX Sigma, 80 кВ сканування стало також можливим у режимі Adaptive 4D Spiral. Ця комбінація забезпечує надійні 4D-дослідження з високою тимчасовою роздільною здатністю при низькому променевому навантаженні для точної діагностики.

Колімація: 128 x 0.6 мм
Налаштування трубки: 80 кВ, 110 мАс
Тривалість сканування: 13 с
DLP: 346.5 мГр см
Діапазон сканування: 148 мм
CTDIvol: 22.37 мГр
Час обороту трубки: 0.28 с
Eff. dose: 4.8 мЗв

Торако-абомінальні зображення

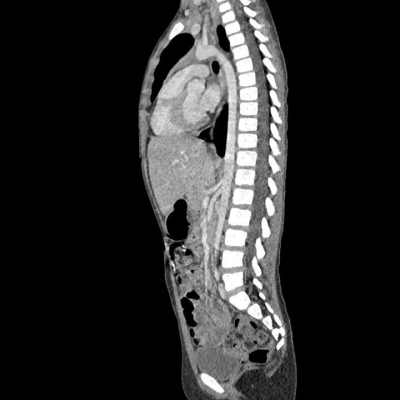

Це педіатричне низькодозове дослідження 22-місячного пацієнта, нездатного зрозуміти дихальні інструкції та без застосування седації. Комбінація рентгенівської трубки Straton® MX Sigma та швидкого сканування при низькому кВ забезпечує гарну якість зображення та відсутність артефактів дихання – все це при низькому променевому навантаженні.

Колімація: 128 x 0.6 мм
Налаштування трубки: 70 кВ, 67 мАс
Тривалість сканування: 0.33 с
DLP: 11.3 мГр см
Діапазон сканування: 142 мм
CTDIvol: 0.54 мГр
Час обороту трубки: 0.28 с
Eff. dose: 0.82 мЗв

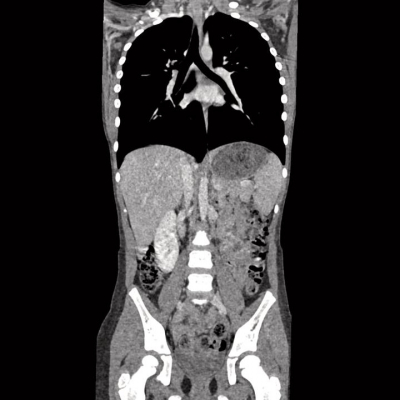

Торако-абомінальні зображення

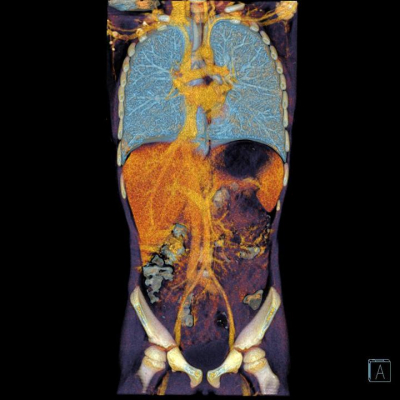

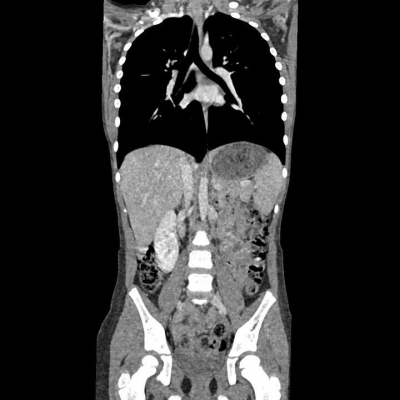

Це зображення низькодозового педіатричного дослідження 9-річного пацієнта, нездатного зрозуміти дихальні інструкції без седації. Низьке променеве навантаження та хороша якість зображення досягаються без рухових та дихальних артефактів через швидке сканування при низькому кВ.

Колімація: 128 x 0.6 мм
Налаштування трубки: 80 кВ, 52 мАс
Тривалість сканування: 1.0 с
DLP: 35.9 мГр см
Діапазон сканування: 433 мм
CTDIvol: 0.73 мГр
Час обороту трубки: 0.28 с
Eff. dose: 1.57 мЗв
Контрастна речовина: 25 мл @ 400 мг/мл

Торако-абомінальні зображення

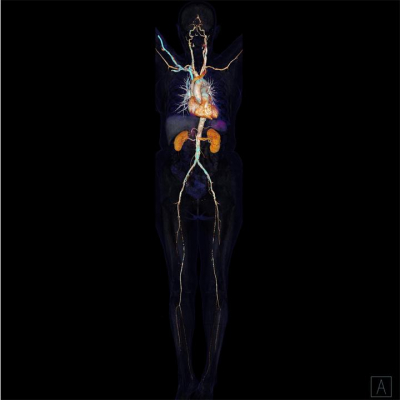

КТ ангіографія всього тіла - від голови до п'ят - за низького променевого навантаження досягається за допомогою детектора StellarInfinity з інтегрованою ітеративною реконструкцією (Integrated IR). Це забезпечує високу якість зображення – просторову та контрастну роздільну здатність – при скануванні на низьких дозах. Час сканування розраховується разом із протоколом контрастування єдиного збору даних за одну серію.

Колімація: 128 x 0.6 мм
Налаштування трубки: 80 кВ, 130 мАс
Тривалість сканування: 28 с
DLP: 244 мГр см
Діапазон сканування: 1616 мм
CTDIvol: 1.44 мГр
Час обороту трубки: 0.5 с
Eff. dose: 1.68 мЗв

Торако-абомінальні зображення

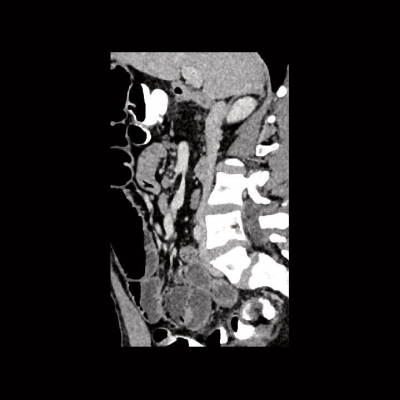

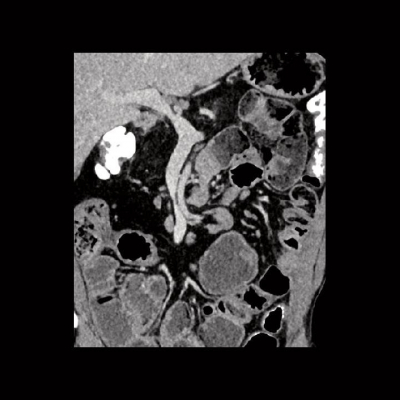

Висока ізотропна просторова роздільна здатність і висока контрастна роздільна здатність дають відмінну якість зображень при дослідженні органів черевної порожнини - виражене звуження вен, що ведуть до ворітної вені. SOMATOM Drive з рентгенівською трубкою Straton® MX Sigma з пакетом High Power 80 дозволяє проводити сканування при 80 кВ при низькому променевому навантаженні – важливо для пацієнтів, яким потрібні регулярні контрольні дослідження.

Колімація: 128 x 0.6 мм
Налаштування трубки: 80 кВ, 228 мАс
Тривалість сканування: 8.63 с
DLP: 169.4 мГр см
Діапазон сканування: 408 мм
CTDIvol: 4.00 мГр
Час обороту трубки: 0.5 с
Eff. dose: 2.5 мЗв

Торако-абомінальні зображення

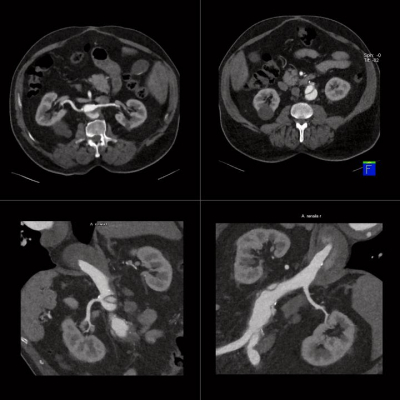

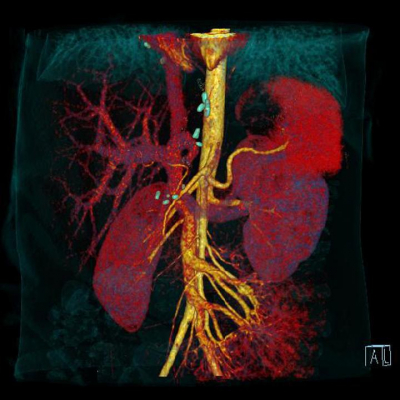

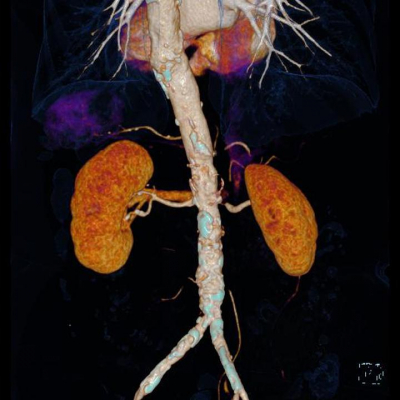

SOMATOM Drive – КT ангіографія органів черевної порожнини з контрастною речовиною. Пакет High Power 80 дозволяє проводити дослідження за низького кВ для значного підвищення контрастності йоду, що важливо при діагностиці неспроможності судинного протезу.

Колімація: 128 x 0.6 мм
Налаштування трубки: 80 кВ, 155 мАс
Тривалість сканування: 3.29 с
DLP: 123 мГр см
Діапазон сканування: 302.4 мм
CTDIvol: 4.06 мГр
Час обороту трубки: 0.5 с
Eff. dose: 1.84 мЗв
Контрастна речовина: 70мл @ 370 мг/мл

Торако-абомінальні зображення

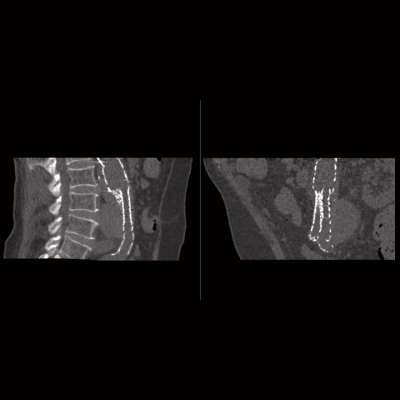

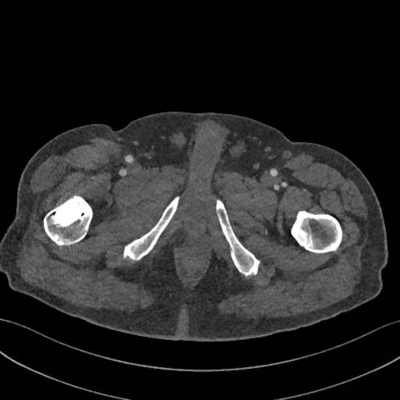

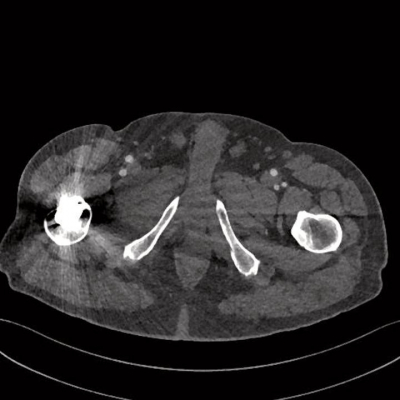

У цього пацієнта з трансплантацією кульшового суглоба технологія iMAR (ітеративне зменшення артефактів від металу) покращує візуалізацію раніше перекритих артефактами судин та структур – без втрати якості зображення.

Колімація: 128 x 0.6 мм
Налаштування трубки: 120 кВ, 220 мАс
Тривалість сканування: 9.5 с
DLP: 315 мГр см
Діапазон сканування: 878 мм
CTDIvol: 3.63 мГр
Час обороту трубки: 0.5 с
Eff. dose: 4.7 мЗв

Торако-абомінальні зображення

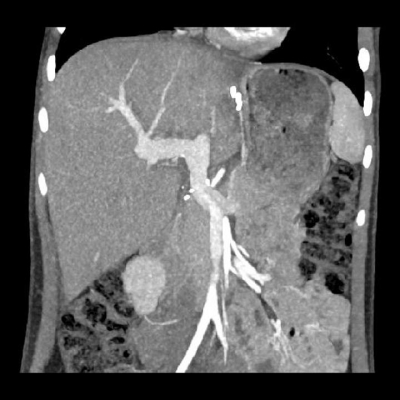

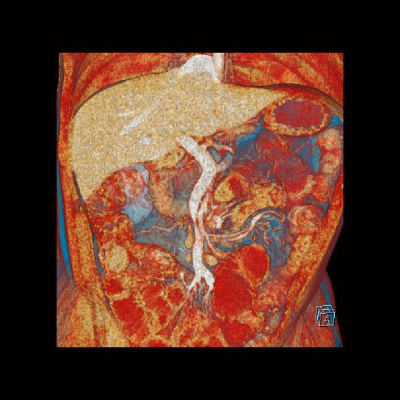

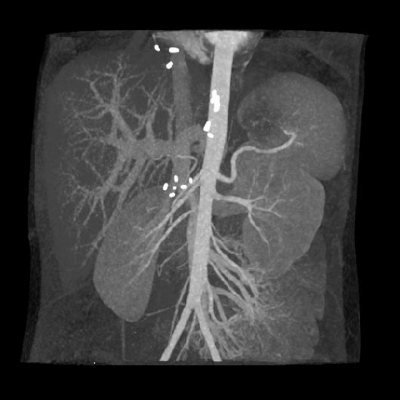

Для візуалізації повного артеріального та портального венозного кровопостачання прицільно вибираються кВ для запланованої двофазної ін'єкції. CARE kV автоматично вибрав відповідні показники кВ для цього 11-річного пацієнта, який був обстежений при 90 кВ з мінімальним променевим навантаженням та швидкою швидкістю сканування. Це стало можливим з рентгенівською трубкою Straton® MX Sigma та кроком регулювання напруги 10 кВ.

Колімація: 128 x 0.6 мм
Налаштування трубки: 90 кВ, 67 мАс
Тривалість сканування: 0.58 с
DLP: 140 мГр см
Діапазон сканування: 231 мм
CTDIvol: 1.38 мГр
Час обороту трубки: 0.28 s
Eff. dose: 4.8 мЗв
Контрастна речовина: 35 мл @ 370 мг/мл

Изображения головы и шеи

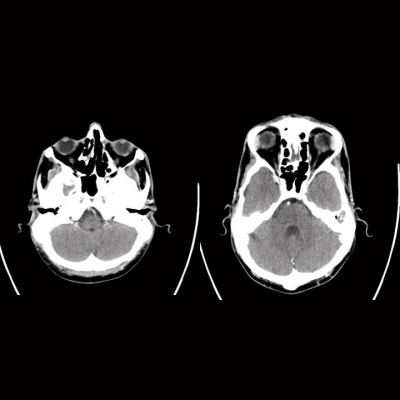

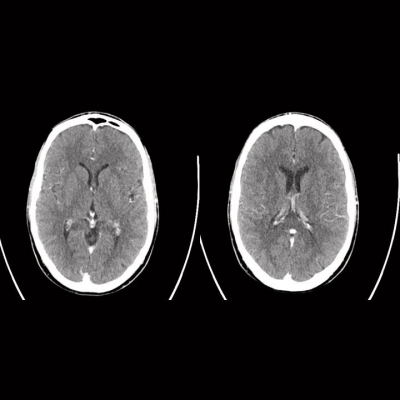

Изображения головного мозга. SOMATOM Drive обеспечивает высокое качество изображений головного мозга для улучшения дифференциации серого и белого вещества мозга при нативном исследовании.

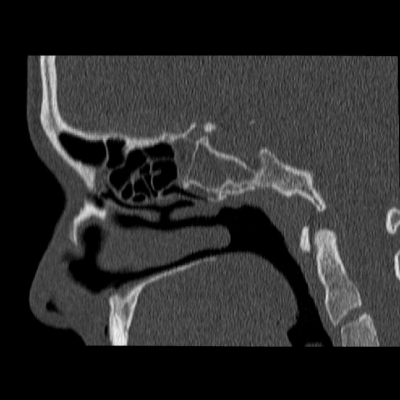

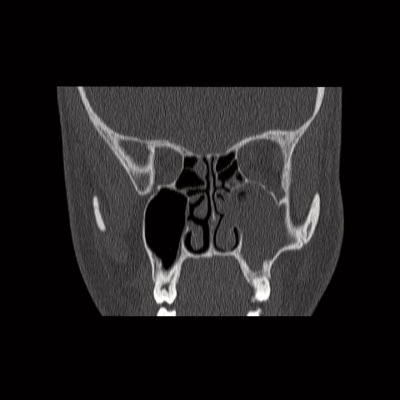

Зображення голови та шиї

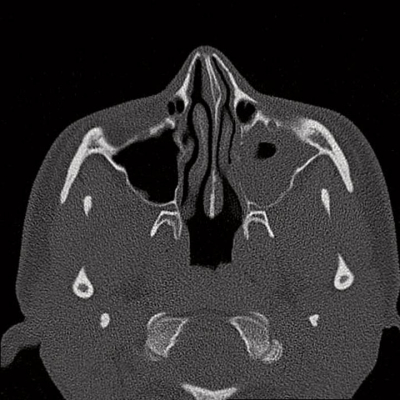

Рівні дуже низької дози можна досягти з використанням протоколу Sn100 кВ з олов'яним фільтром Tin Filter. Ефективна доза можна порівняти з дозою звичайної рентгенографії.

Колімація: 128 x 0.6 мм
Налаштування трубки: 90 кВ, 192 мАс
Тривалість сканування: 7.6 с
DLP: 294.9 мГр см
Діапазон сканування: 170 мм
CTDIvol: 3.63 мГр
Час обороту трубки: 1.0 с
Eff. dose: 0.6 мЗв

Колімація: 128 x 0.6 мм
Налаштування трубки: Sn100 кВ, 108 мАс
Тривалість сканування: 12 с
DLP: 20.9 мГр см
Діапазон сканування: 105.6 мм
CTDIvol: 1.65 мГр
Час обороту трубки: 1.0 с
Eff. dose: 0.04 мЗв

Торако-абомінальні зображення

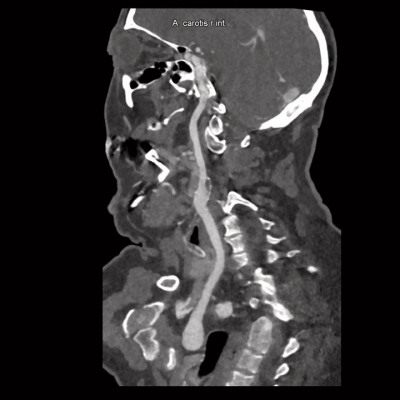

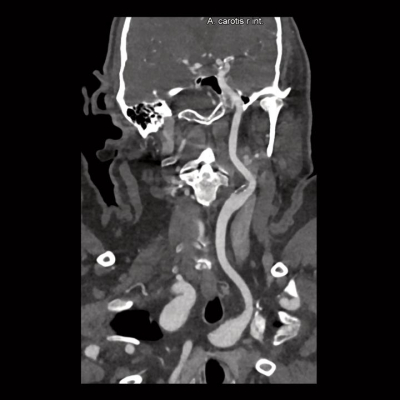

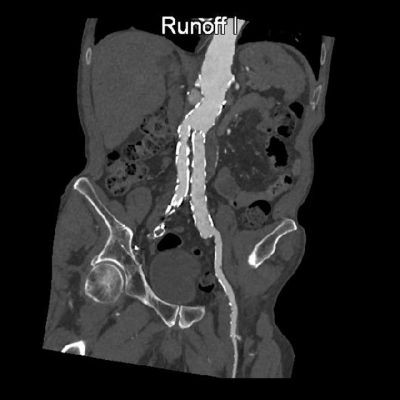

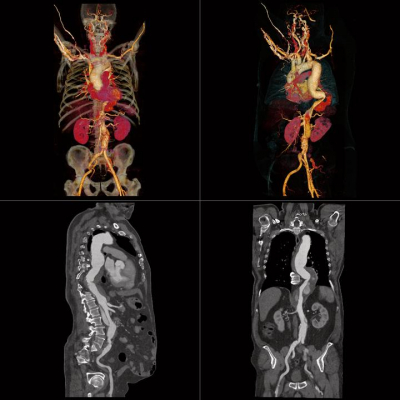

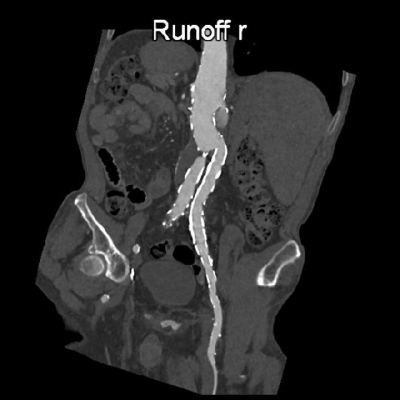

Це дослідження показує КТ-ангіографію від голови до малого тазу для уточнення характеру та протяжності дисекции. Необхідна висока просторова роздільна здатність досягається за допомогою рентгенівської трубки та генератора Straton® MX Sigma у поєднанні з інтегрованою ітеративною реконструкцією. SOMATOM Drive з пакетом High Power 70&80 підтримує низький рівень променевого навантаження - без шкоди якості зображень.

Колімація: 128 x 0.6 мм
Налаштування трубки: 80 кВ, 278 мАс
Тривалість сканування: 8.47 с
DLP: 315 мГр см
Діапазон сканування: 585.2 мм
CTDIvol: 3.63 мГр
Час обороту трубки: 0.5 с
Eff. dose: 3.9 мЗв

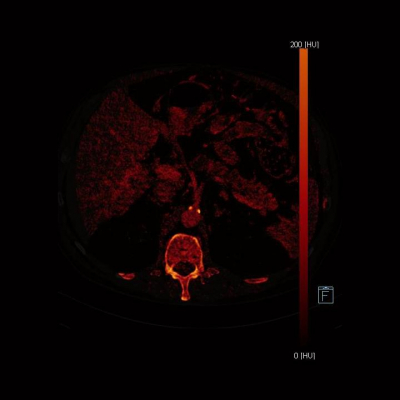

Торако-абоминальные изображения

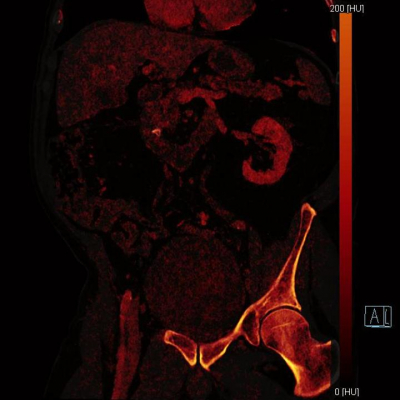

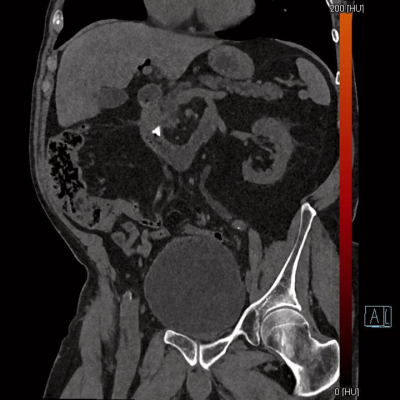

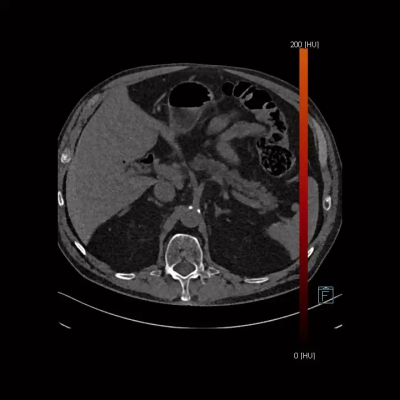

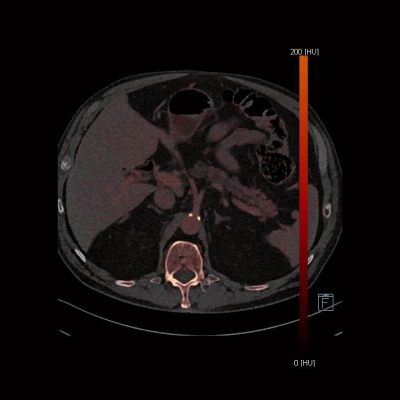

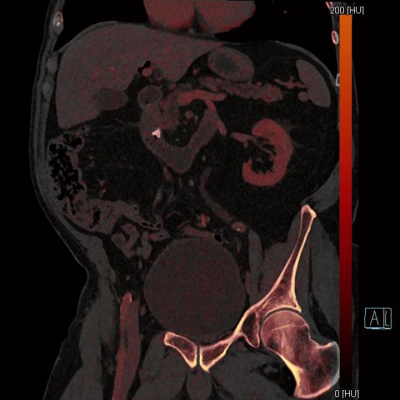

Двухэнергетическое исследование для наиболее раннего выявления изменений (продолженный рост) после резекции поджелудочной железы. Благодаря оловянному фильтру Tin Filter двухэнергетические изображения имеют оптимальное спектральное разделение (80/Sn 140 кВ) для более точного анализа методом двух энергий.

Колімація: 32 x 0.6 мм
Налаштування трубки: 80/Sn 140 кВ, 137/175 мАс
Тривалість сканування: 11 с
DLP: 331 мГр см
Діапазон сканування: 244 мм
CTDIvol: 12.66 мГр
Час обороту трубки: 0.5 с
Eff. dose: 5 мЗв

Торако-абомінальні зображення

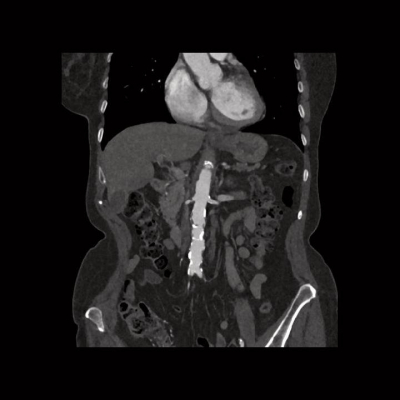

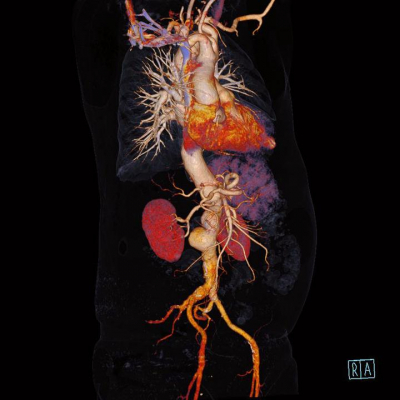

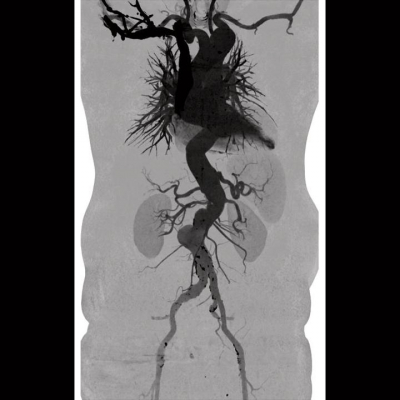

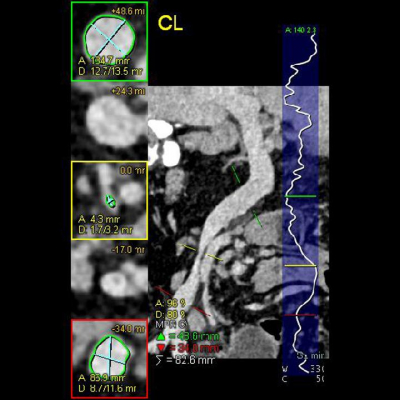

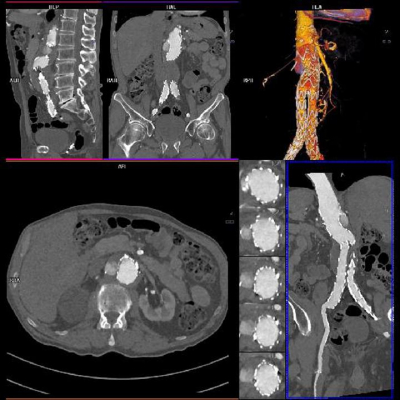

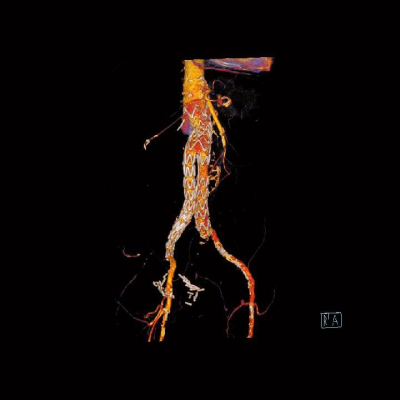

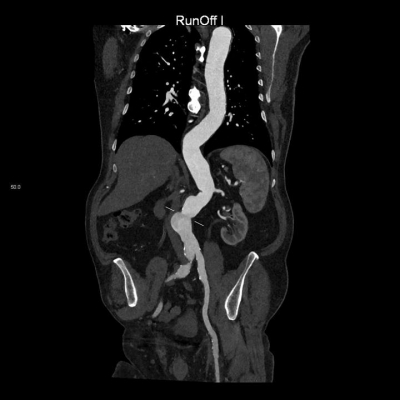

Це дослідження пацієнта після встановлення графта черевної аорти вимагає тривалого часу сканування та діапазону з високою тимчасовою роздільною здатністю. Подальші динамічні 4D-дослідження за допомогою технологією Adaptive 4D Spiral та вибраними вручну 100 кВ допомагають зменшити вплив стенту на якість зображення.

Технологія Dual Source

Технологія двотрубкових КТ дозволяє проводити швидкі дослідження з низьким променевим навантаженням незалежно від віку, розміру та ваги пацієнта. Двотрубкове гентрі та стіл з високим пітчем відкривають дорогу до точної КТ візуалізації з високою швидкістю сканування та тимчасовим дозволом.

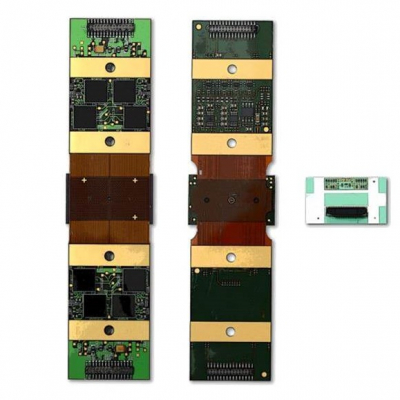

Stellarinfinity детектор з інтегрованою ітеративною реконструкцією

Stellarinfinity детектор з інтегрованою системою ітеративної реконструкції дає новий рівень колаборації апаратної та програмної частини. Висока роздільна здатність Stellarinfinity детектора дає відмінну якість зображення та низький рівень шуму.

Фільтр з олова Tin Filter та технологія CARE Screen

Технологія CARE Screen та фільтр Tin Filter на обох трубках дозволяють знизити променеве навантаження за постійної якості зображення. Фільтр оптимізує спектр рентгенівського випромінювання, зрізуючи низькоенергетичні фотони, що не використовуються при візуалізації. Завдяки поєднанню низького променевого навантаження та високої діагностичної надійності SOMATOM Drive добре підходить для спинальних та ортопедичних досліджень.

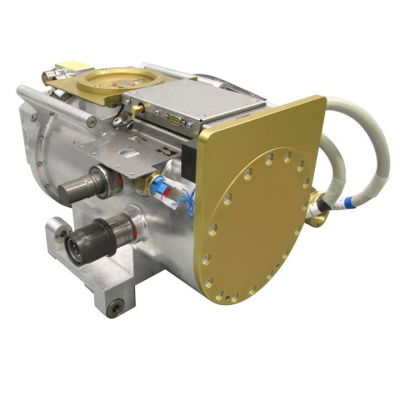

Рентгенівські трубки Straton® MX Sigma та генератори Sigma

SOMATOM Drive обладнаний новими рентгенівськими трубками Straton MX Sigma і генераторами Sigma, а також пакетами High Power 70 & High Power 80, що дозволяють проводити сканування без артефактів руху на максимальній швидкості. Вони оптимізовані для сканувань за низького кВ для зниження часу дослідження, не втрачаючи якість зображення. Для швидких досліджень SOMATOM Drive використовує потужність обох трубок.

Особливий крок регулювання напруги 10 кВ

SOMATOM Drive з технологією Dual Source обладнаний особливим можливістю кроку регулювання напруги 10 кВ, який разом з технологією CARE kV дозволяє автоматично налаштовувати оптимальний кВ без участі користувача. Все це дає хорошу якість зображення та низьке променеве навантаження індивідуально для кожного пацієнта.

Швидке сканування

SOMATOM Drive оснащений 2 x 100 кВт потужністю генератора, що дозволяє точно візуалізувати будь-якого пацієнта. З двома трубками, що доповнюють одна одну навіть за низького кВ, високою швидкістю горизонтального переміщення столу, швидкою передачею даних та гентрі зі швидкістю обертання трубки 0,28 секунд можна проводити швидкі сканування на SOMATOM Drive.

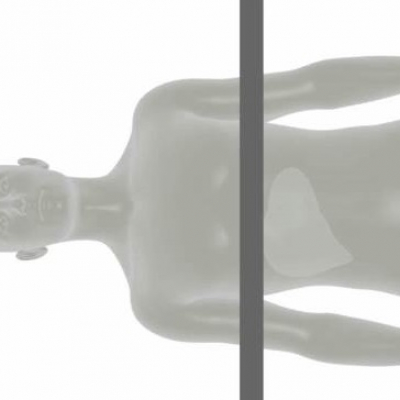

Adaptive 4D Spiral

Технологія Adaptive 4D Spiral дозволяє повністю покривати орган при перфузійних дослідженнях та проводити низькодозову КТ ангіографію та динамічну КТ. 4D візуалізація дозволяє подолати обмеження ширини детектора та дає можливість проводити дослідження швидше та бути більш впевненим у вибраних методах лікування. Новий Adaptive 4D Spiral дозволяє проводити 4D сканування із покриттям до 48 см.

Пристрій стабілізації електроживлення

Спеціалізований пристрій стабілізації електроживлення демпфує стрибки напруги та дозволяє використовувати технологію Dual Source (дві трубки) навіть за інфраструктури, яка раніше накладала обмеження.
